Особенности:
-
Возможность работы при высокой температуре:
Гарантированный температурный диапазон: -40 to +65 C
-
Высокая эффективность и низкие искажения:
P1dB: +39 dBm min. over temperature
IM3: -28 dBc @ Pout = +36 dBm
Требуемая мощность: 80 Вт
-
Линейка моделей с полным покрытием Ku-диапазона:
Универсальный Ku-диапазон: 13.75 to 14.5 GHz
Стандартный Ku-диапазон: 14.0 to 14.5 GHz
-
Разные варианты контроля и мониторинга:
FSK Communications M&C
RS-232C Interface M&C
-
<Малые размеры и вес:
Вес: 2.4 кг
-
LED индикатор
-
Соответствие RoHS

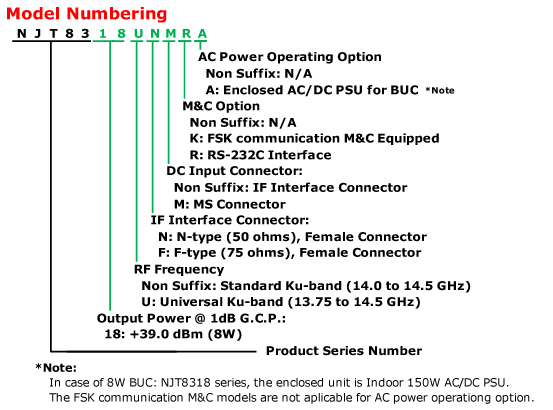

Модели:
|
Модель No. |
Частота передачи |
Локальная частота |
ПЧ |
Выходная мощность @ P1dB |
ПЧ коннектор |
Питание |
M&C |
| NJT8318N | 14.0 to 14.5 GHz (Стандартный Ku) |
13.05 GHz | 950 to 1,450 MHz | 8W линейная (+39 dBm min.) |
N-type | Питание через ПЧ коннектор | N/A |
| NJT8318F | F-type | ||||||
| NJT8318NM | N-type | Питание через MS коннектор | |||||
| NJT8318FM | F-type | ||||||
| NJT8318NA | N-type | Питание с помощью AC/DC PSU |
|||||
| NJT8318FA | F-type | ||||||
| NJT8318NK | N-type | Питание через ПЧ коннектор | FSK M&C |
||||
| NJT8318FK | F-type | ||||||
| NJT8318NMK | N-type | Питание через ПЧ коннектор или MS коннектор | |||||
| NJT8318FMK | F-type | ||||||
| NJT8318NMR | N-type | RS-232C M&C |
|||||
| NJT8318FMR | F-type | ||||||
| NJT8318NMRA | N-type | Питание с помощью AC/DC PSU |
|||||
| NJT8318FMRA | F-type | ||||||
| NJT8318UN | 13.75 to 14.5 GHz (Универсальный Ku) |
12.8 GHz | 950 to 1,700 MHz | N-type | Питание через ПЧ коннектор | N/A | |
| NJT8318UF | F-type | ||||||
| NJT8318UNM | N-type |
Питание через MS коннектор |
|||||
| NJT8318UFM | F-type | ||||||
| NJT8318UNA | N-type | Питание с помощью AC/DC PSU |
|||||
| NJT8318UFA | F-type | ||||||
| NJT8318UNK | N-type | Питание через ПЧ коннектор | FSK M&C |
||||
| NJT8318UFK | F-type | ||||||
| NJT8318UNMK | N-type | Питание через ПЧ коннектор или MS коннектор | |||||
| NJT8318UFMK | F-type | ||||||
| NJT8318UNMR | N-type | RS-232C M&C |
|||||
| NJT8318UFMR | F-type | ||||||
| NJT8318UNMRA | N-type | Питание с помощью AC/DC PSU |
|||||
| NJT8318UFMRA | F-type |
 |
Характеристики:
|
Наименование |
Значение |
| Выходной интерфейс | Волновод, WR75 (with Groove) |
| Входной интерфейс | N-тип, мама (50 ohm) [модели с разъемом N-типа: NJT8318*N] |
| F-тип, мама (75 ohm) [модели с разъемом F-типа: NJT8318*F] | |
| Выходная мощность @ 1dB G.C.P. | +39 dBm min. over temperature |
| Линейное усиление | 65 dB nom., 59 dB min. |
| Требования к питанию | +24 / +48 VDC (+18 to +60 VDC) |
| 100 to 240 VAC [модели с опцией питания BUC (AC/DC PSU)] | |
| Требуемая мощность | 65 W typ. @ No IF signal 80W typ., 90 W max. @ Pout = +39 dBm |
| Температурный диапазон | |
| [Рабочий] | Гарантия работы: -40 to +75 °C Гарантия эффективности: -40 to +55 °C |
| [Хранения] | -40 to +75 °C |
| Вес | 2.4 кг [5.3 lbs] |
