БЛОК УПРАВЛЕНИЯ АНТЕННОЙ БУА1200

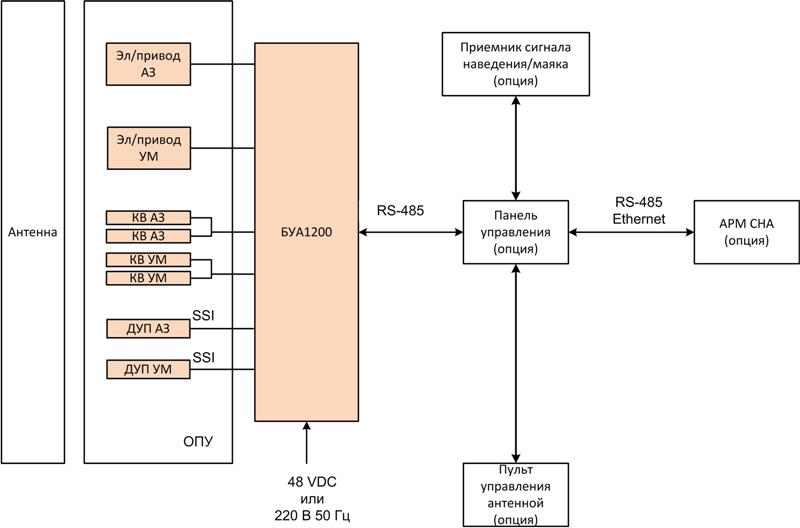

Блок управления антенной БУА1200 предназначен для работы в составе системы наведения антенны (СНА) радиорелейной станции (РРС) или земной станции спутниковой связи (ЗС) под управлением выносной панели управления или ПК и решения функциональных задач контроля и управления наведением антенны в заданном пространственном направлении при ее оснащении двумя приводами (азимутальным и угломестным) с шаговыми двигателями и датчиками углового положения (ДУП) антенны по азимуту (АЗ) и углу места (УГМ).

Выполняемые функции:

  • ручное и автоматическое управление двумя приводами (азимут и угол места) для наведения антенны в заданном направлении по заданному алгоритму в зависимости от выбранного режима работы. Привода должны быть оснащены шаговыми двигателями;

  • задание скорости перемещения антенны в ручном режиме;

  • прием и обработка данных с азимутального и угломестного датчиков углового положения (ДУП) антенны (абсолютных энкодеров) по протоколу SSI (синхронный последовательный интерфейс);

  • прием и обработка информации от механических концевых выключателей (КВ) электродвигателей приводов антенны по заданному алгоритму в зависимости от выбранного режима работы БУА;

  • прием и обработка по заданному алгоритму в зависимости от выбранного режима работы БУА аналогового сигнала наведения (СН) от внешнего приемника наведения, пропорционального уровню принимаемого станцией радиочастотного сигнала;

  • перенацеливание антенны в заданную заранее запомненную позицию (до 20-ти позиций альманаха);

  • удаленный контроль и управление M&C параметрами и режимами функционирования БУА с панели управления или с АРМ по интерфейсу RS-485;

  • постоянный контроль исправности модулей БУА1200 и выдача сообщений о состоянии (статусе) в удаленное устройство управления (ПУ или в АРМ) по интерфейсу M&C RS-485;

  • обновление встроенного специального программного обеспечения (СПО) БУА1200 удаленного АРМ (через ПУ) по интерфейсу M&C RS-485.



Опции:

В составе СНА совместно с блоком БУА1200 могут быть использованы следующая аппаратура:



Подробнее.
