Блок управления антенной БУА ACU предназначен для наведения антенн типа DriveAway (SNG) в направлении КА в различных режимах работы и обеспечивают работу с антеннами L, S, С, Х и Ku-диапазонов с диаметрами рефлекторов от 0.6 до 2.4 м.
Применение – для 2-хосных антенн типа DriveAway (SNG), установленных на транспортном средстве.

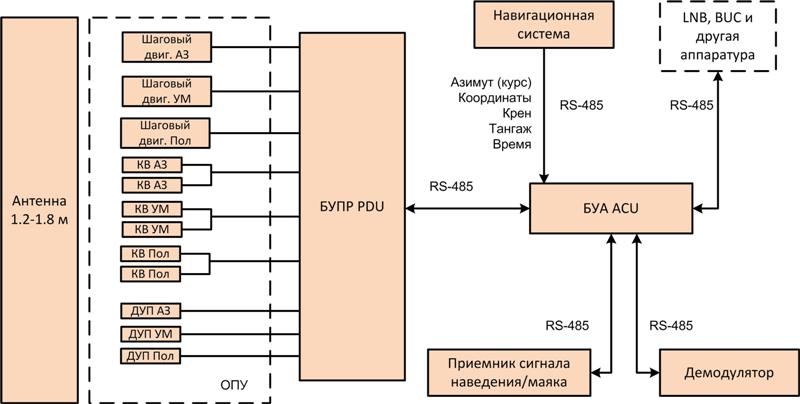

Управление - осуществляет реализацию всех режимов наведения, автосопровождения и поиска при работе с блоком управления приводами БУПР PDU.
Дополнительно в системе наведения антенны для DriveAway (SNG) могут быть реализованы следующие функции:
-
режим раскладывания и наведения на спутник "по нажатию одной кнопки"
-
режим поиска спутника
-
режим идентификации спутника
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Диапазон рабочих частот антенны |
L, S, C, X, Ku |
| Точность наведения в режиме автосопровождения, дБ, не хуже | 0.4 |
| Операционная система встроенного РС | RS-485 |
| Сопряжение с приемником сигнала наведения | RS-485 |
| Интерфейс дистанционного контроля и управления | RS-485, Ethernet * |
|
Электропитание от 1-фазной сети переменного тока 50 Гц, В |
88...264 |
|
Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-50..+70 |
|
Относительная влажность при температуре +25°С, %, не более |
85 |
|
Габаритные размеры |
19" 3U |
|
Масса, кг |
7,5 |
