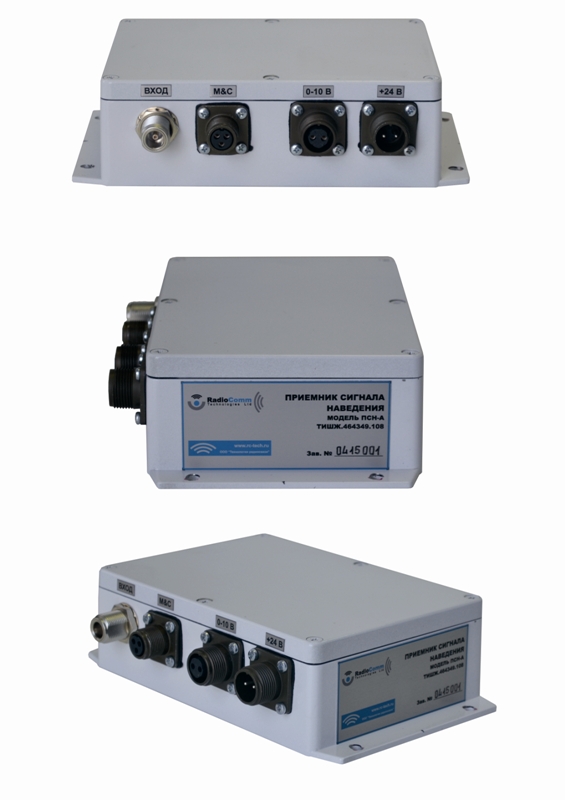

Приемник сигнала наведения/маяка (beacon receiver) наружного исполнения предназначен для формирования сигнала наведения, пропорционального уровню принимаемого станцией радиочастотного сигнала, для систем автоматического сопровождения антенн спутниковой связи и телевидения типа SNG, FlyAway, SOTM (мобильных комплексов) L, S, С, Х, Ku и Ка-диапазонов.
Обеспечивается работа как по сигналу "маяка" с КА, так и по сигналу ствола ретранслятора или его части (с полосой 1 МГц и или с полосой от 10 до 70 МГц с шагом 2 МГц).
Обеспечивается работа в расширенном L-диапазоне 950-2175 МГц.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
Диапазон рабочих частот, МГц |
950-2175 |
| Входное сопротивление, Ом | 50 |
| Шаг перестройки частоты, кГц | 1 |
| Стабильность частоты | +/-1*10Е-5 |
| Полоса пропускания: | |
| - режим 1 (прием сигнала "маяка"), кГц, фиксир. | 3 |
| - режим 2 (прием инфор-го сигнала), кГц, фиксир. | 700 |
| - режим 3 (прием инфор-го сигнала или ствола РТР) | 10...70 МГц с шагом 2 МГц |
| Уровень входного сигнала для режима 1, дБм | -100...-20 |
| Уровень входного сигнала для режимов 2 и 3, дБм | -85...0 |
| Аналоговый сигнал наведения, В | 0...10 |
| Крутизна выходного сигнала наведения, В/дБ | 0,25 |
| Нелинейность выходного напряжения, % | 5 |
| Цифровой сигнал наведения | 16 разрядов (0...65535) |
| Разрешающая способность по сигналу наведения, мВ | 0.4 |
| Полоса захвата ФАПЧ для режима 1, кГц | +/-50 |
| Выход цифрового сигнала наведения | RS-485 |
|
Режимы управления |
дистанционный |
|
Интерфейс дистанционного контроля и управления |
RS-485, Ethernet (опция) |
|
Электропитание напряжением постоянного тока, В |
9...18 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50...+60 |
|
Относительная влажность при температуре +25°С, %, не более |
80 |
|
Габаритные размеры (без соединителей) ДxШxВ, мм |
200x139x55 |
|
Масса, кг |
2,0 |
