Особенности:
-
Возможность работы при высокой температуре:
Гарантированный температурный диапазон: -40 to +60 C
-
Высокая эффективность и низкие искажения:
P1dB: +46 dBm min. over temperature
IM3: -30 dBc @ Pout = +44 dBm
Требуемая мощность: 260 Вт
-
Линейка моделей с полным покрытием Ku-диапазона:
Универсальный Ku-диапазон: 13.75 to 14.5 GHz
Стандартный Ku-диапазон: 14.0 to 14.5 GHz
-
Разные варианты контроля и мониторинга:
FSK Communications M&C
RS-232C Interface M&C
-
Малые размеры и вес:
Вес: 4.2 кг
-
LED индикатор
-
Соответствие RoHS

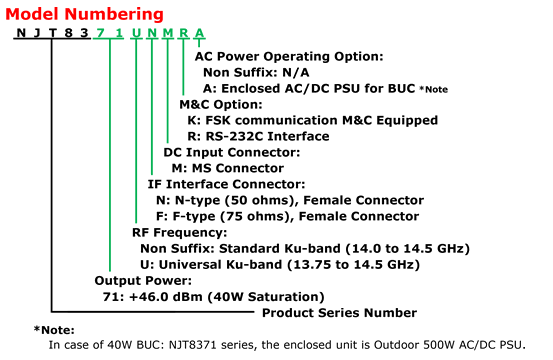

Модели:
|
Модель No. |
Частота передачи |
Локальная частота |
ПЧ |
Выходная мощность @ P1dB |
ПЧ коннектор |
Питание |
M&C |
| NJT8371NMK | 14.0 to 14.5 GHz (Стандартный Ku) |
13.05 GHz | 950 to 1,450 MHz | 40W линейная (+46 dBm min.) |
N-type | Питание через MS коннектор | FSK M&C |
| NJT8371FMK | F-type | ||||||
| NJT8371NMR | N-type | RS-232C M&C |
|||||
| NJT8371FMR | F-type | ||||||
| NJT8371NMKA | N-type | Питание с помощью AC/DC PSU |
FSK M&C |
||||
| NJT8371FMKA | F-type | ||||||
| NJT8371NMRA | N-type | RS-232C M&C |
|||||
| NJT8371FMRA | F-type | ||||||
| NJT8371UNMK | 13.75 to 14.5 GHz (Универсальный Ku) |
12.8 GHz | 950 to 1,700 MHz | N-type | Питание через MS коннектор | FSK M&C |
|
| NJT8371UFMK | F-type | ||||||
| NJT8371UNMR | N-type | RS-232C M&C |
|||||
| NJT8371UFMR | F-type | ||||||
| NJT8371UNMKA | N-type | Питание с помощью AC/DC PSU |
FSK M&C |
||||
| NJT8371UFMKA | F-type | ||||||
| NJT8371UNMRA | N-type | RS-232C M&C |
|||||
| NJT8371UFMRA | F-type |
 |
Характеристики
|
Наименование |
Значение |
| Выходной интерфейс | Волновод, WR75 (with Groove) |
| Входной интерфейс | N-тип, мама (50 ohm) [модели с разъемом N-типа: NJT8371*N] |
| F-тип, мама (75 ohm) [модели с разъемом F-типа: NJT8371*F] | |
| Выходная мощность @ 1dB G.C.P. |
+46 dBm min. @ +25 ºC +45 dBm min. over temperature |
| Линейное усиление | 74 dB nom., 68 dB min. |
| Требования к питанию | +48 VDC (+36 to +60 VDC) |
| 100 to 240 VAC [модели с опцией питания BUC] | |
| Требуемая мощность | 120 W typ. @ No IF signal 220 W typ. @ Pout = +42 dBm 260 W typ., 290 W max. @ Psat |
| Температурный диапазон | |
| [Рабочий] | -40 to +60 °C |
| [Хранения] | -40 to +75 °C |
| Вес | 4.2 кг [9.1 lbs] |
