Особенности:

  • Возможность работы при высокой температуре:

    Гарантированный температурный диапазон: -40 to +65 C

  • Высокая эффективность и низкие искажения:

    P1dB: +44 dBm min. over temperature

    IM3: -30 dBc @ Pout = +42 dBm

    Требуемая мощность: 200 Вт

  • Линейка моделей с полным покрытием Ku-диапазона:

    Универсальный Ku-диапазон: 13.75 to 14.5 GHz

    Стандартный Ku-диапазон: 14.0 to 14.5 GHz

  • Разные варианты контроля и мониторинга:

    FSK Communications M&C

    RS-232C Interface M&C

  • Малые размеры и вес:

     Вес: 2.5 кг

  • LED индикатор

  • Соответствие RoHS

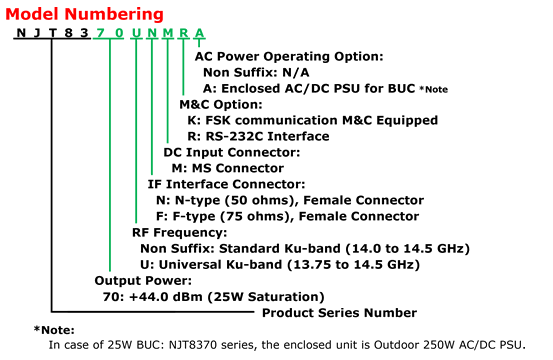

Модели:

Модель No.

Частота передачи

Локальная частота

ПЧ

Выходная мощность @ P1dB

ПЧ коннектор

Питание

M&C

NJT8370NMK 14.0 to 14.5 GHz
(Стандартный Ku)
13.05 GHz 950 to 1,450 MHz 25W линейная
(+44 dBm min.)
N-type Питание через MS коннектор FSK
M&C
NJT8370FMK F-type
NJT8370NMR N-type RS-232C
M&C
NJT8370FMR F-type
NJT8370NMKA N-type Питание с помощью
AC/DC PSU
FSK
M&C
NJT8370FMKA F-type
NJT8370NMRA N-type RS-232C
M&C
NJT8370FMRA F-type
NJT8370UNMK 13.75 to 14.5 GHz
(Универсальный Ku)
12.8 GHz 950 to 1,700 MHz N-type Питание через MS коннектор FSK
M&C
NJT8370UFMK F-type
NJT8370UNMR N-type RS-232C
M&C
NJT8370UFMR F-type
NJT8370UNMKA N-type Питание с помощью
AC/DC PSU
FSK
M&C
NJT8370UFMKA F-type
NJT8370UNMRA N-type RS-232C
M&C
NJT8370UFMRA F-type

Характеристики

Наименование

Значение

Выходной интерфейс Волновод, WR75 (with Groove)
Входной интерфейс N-тип, мама (50 ohm) [модели с разъемом N-типа: NJT8370*N]
F-тип, мама (75 ohm) [модели с разъемом F-типа: NJT8370*F]
Выходная мощность @ 1dB G.C.P.

+44 dBm min. @ +25 ºC

+43 dBm min. over temperature

Линейное усиление 72 dB nom., 66 dB min.
Требования к питанию +48 VDC (+36 to +60 VDC)
100 to 240 VAC [модели с опцией питания BUC]
Требуемая мощность 120 W typ. @ No IF signal
180 W typ. @ Pout = +42 dBm
200 W typ., 230 W max. @ Psat
Температурный диапазон
[Рабочий] Гарантия работы: -40 to +75 °C
Гарантия эффективности: -40 to +60 °C
[Хранения] -40 to +75 °C
Weight 2.5 кг [5.5 lbs]

Материалы:

GaN BUC Ku-диапазона 25W: модели серии NJT8370
